產品說明

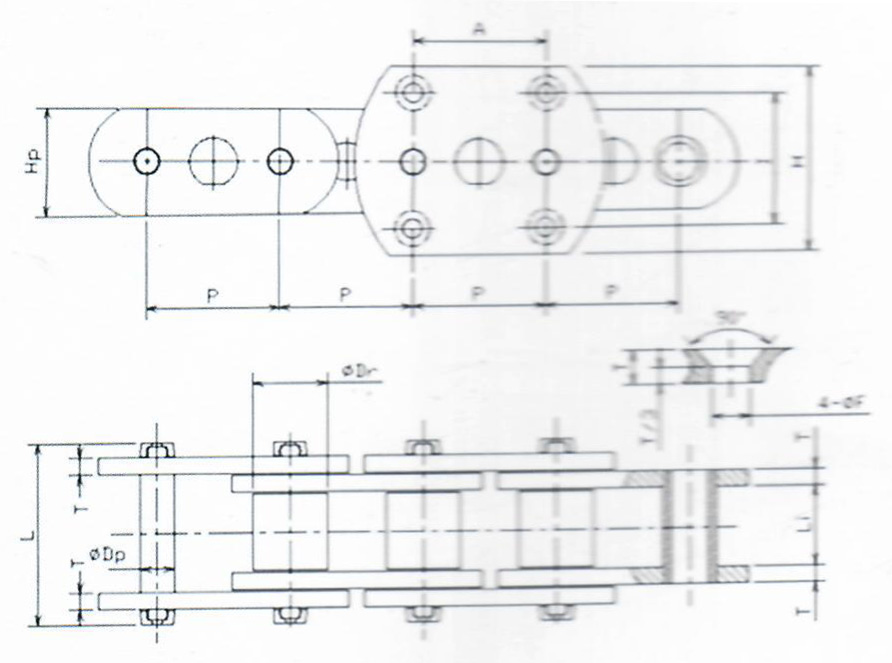

NSE型斗提機鏈條主要枝術參數
| 型號 TYPE | 節距 (P) | 滾刊徑 (ΦDr) | 內節內寬 (Li) | 銷軸直徑 (ΦDP) | 銷軸長度 (L) | 鏈板厚 （T) | 鏈板寬 （Hp） | 六孔板高 (H) | 螺孔直徑 (ΦF) | 鏈斗安裝 尺寸(A*l) | 載荷(Tmax) 單位:KN |
| NSE100 | 76.2 | 36.00 | 36.5 | 17 10 | 90 | 8 | 50 | 105 | 14 | 70*66 | 230 |
| NSE200 | 100.0 | 44.50 | 51.8 | 21 10 | 120 | 10 | 60 | 150 | 18 | 100*105 | 380 |
| NSE300 | 100.0 | 48.50 | 57.6 | 23 10 | 126 | 10 | 75 | 150 | 18 | 100*105 | 550 |
| NSE400 | 100.0 | 51.00 | 57.6 | 25 20 | 126 | 10 | 75 | 150 | 18 | 100*105 | 650 |
| NSE500 | 125.0 | 63.50 | 67.4 | 3V75 | 150 | 12 | 90 | 180 | 18 | 125*130 | 750 |
| NSE500B | 125.0 | 70.00 | 67.4 | 35 00 | 150 | 12 | 90 | 180 | 18 | 125*130 | 850 |
| NSE600 | 125.0 | 70.00 | 75.0 | 35.00 | 170 | 16 | 100 | 180 | 18 | 125*130 | 1000 |
| NSE700 | 150.0 | 75.00 | 82.5 | 38 50 | 180 | 16 | 110 | 210 | 22 | 150*160 | 1250 |
▲以上結構尺寸如有變動，以實際提供產品為準。
